일반촬영 x-ray 엑스레이 어깨(shoulder series) - shoulder AP 촬영방법

안녕하세요, 오늘은 어깨(shoulder) 촬영방법 중 하나인 shoulder AP 촬영법에 대해서 설명하겠습니다. 견과절의 병리학적 상태 혹은 외상에 의한 골절, 탈구나 손상을 전체적으로 확인하는데 유용한 검사입니다. 특히 손의 회전 정도에 따라 관찰하려는 부위가 다 다르니 구분 할 필요가 있습니다. 그럼 이미지와 함께 설명을 시작하겠습니다.

neutral(중립자세)

external(외회전)

internal(내회전)

언제 촬영하나?

1. 견관절(shoulder) 탈구(dislocation)
2. 견봉하낭(subacromion bursa) 등 병변 관찰

환자자세, 촬영방법 및 팁

shoulder ap

Shoulder ap(external)

• 눕거나 서서 촬영한다.
• 환자에게 손바닥을 앞으로 향하게 요청한다.
• 상완골 및 어깨 전체가 해부학적 자세로 놓인다.

Shoulder ap(neutral)

• 눕거나 서서 촬영한다.
• 환자에게 손바닥을 허벅지에 대고 놓으라고 요청한다.
• 상완골과 디텍터가 45도 각도로 이루어지게 된다.

Shoulder ap(internal)

• 눕거나 서서 촬영한다.
• 환자에게 팔꿈치를 살짝 굽히고 팔을 안으로 회전하게 한 후 손등을 엉덩이에 놓으라 지시한다.

중심점(CR), 거리(distance)

• 견갑골 하연 근처에 수직입사
• 100cm

노출조건

• 70kvP / 20mAs
• Grid(+)
• 호흡 정지

영상평가

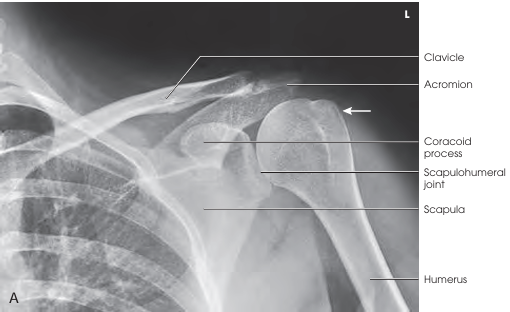

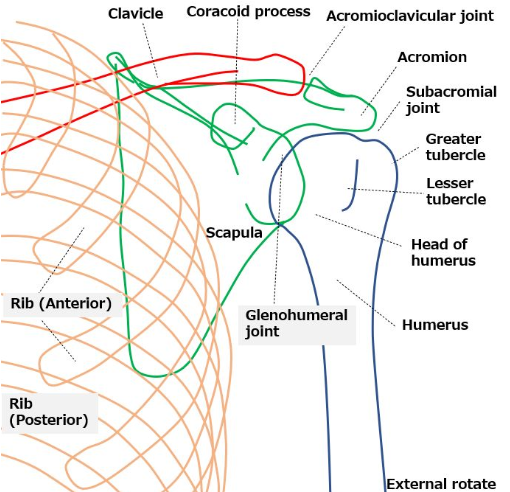

Shoulder AP external rotation

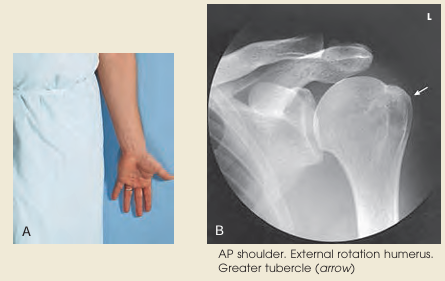

AP external, Greater tubercle의 측면상(화살표)

• humeral head(상완골두)의 측면상
• humerus(상완골) 측면의 Greater tubercle(대결절) 측면상
• humeral head와 greater tubercle 사이의  lesser tubercle 윤곽선

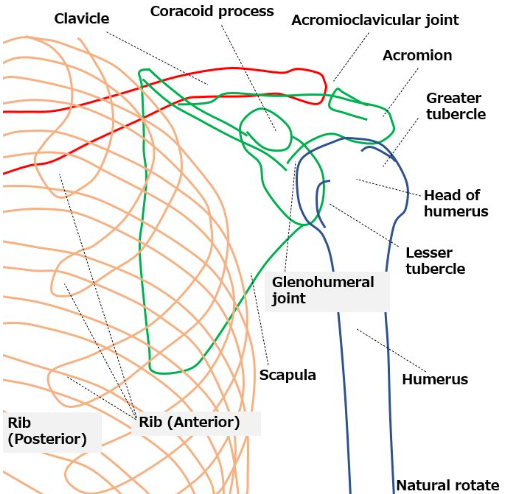

Shoulder AP neutral rotation

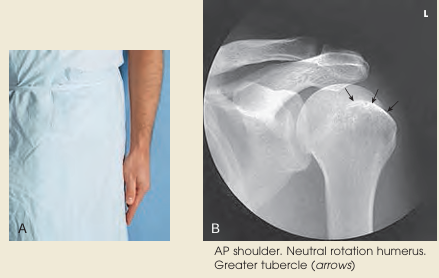

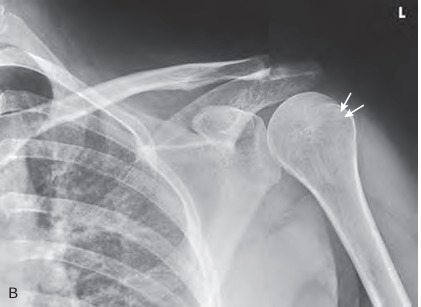

AP neutral, Greater tubercle(대결절, 화살표)

• humeral head와 일부 겹친 greater tubercle
• glenoid cavity에 humeral head가 약간 겹친다.

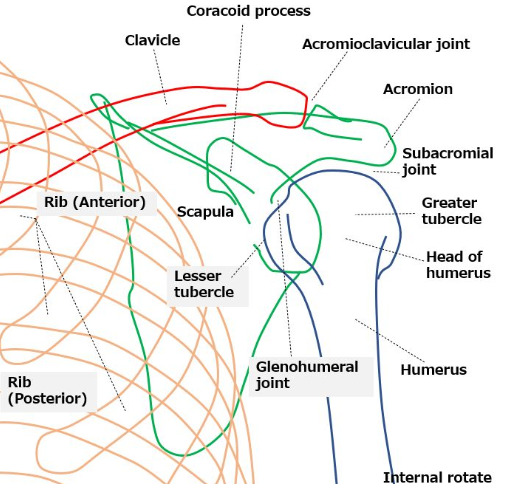

Shoulder AP internal rotation

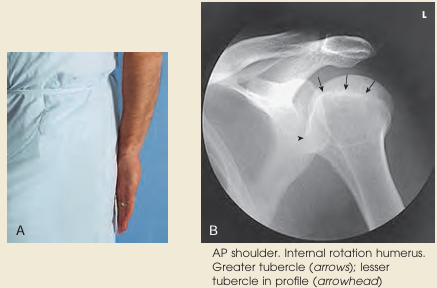

AP internal, Greater tubercle(화살표), lesser tubercle의 측면상(화살표 머리)

• glenoid cavity와 humeral head가 가장 많이 겹치는 자세
• humeral head 중심을 지나는 greater tubercle의 윤곽

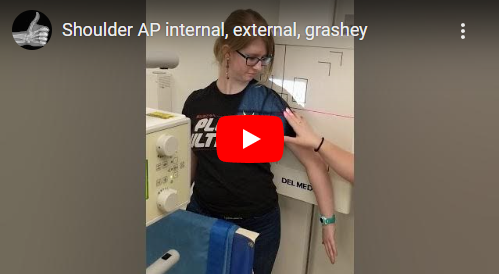

이미지 및 촬영법 영상

촬영법 보러가기
