일반촬영 x-ray 엑스레이 갈비뼈,늑골 (Rib series) - Rib oblique 촬영방법

안녕하세요, 오늘은 갈비뼈(늑골, Rib) 촬영방법 중 하나인 Rib AP/PA both oblique(RAO, LAO,RPO,LPO) 촬영법에 대해서 설명하겠습니다. 갈비뼈의 병리학적 상태 혹은 외상에 의한 골절이나 손상을 전체적으로 확인하는데 유용한 검사입니다. 특히 각 자세마다 관찰하고자 하는 부분이 다 다른데요, 그럼 이미지와 함께 설명을 시작하겠습니다.

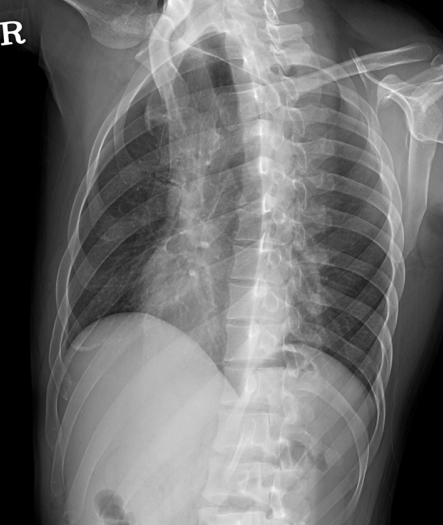

Rib LAO영상

언제 촬영하나?

1. LAO : 우측 전방 늑골 관찰 용이
2. RAO : 좌측 전방 늑골 관찰 용이
3. LPO : 좌측 후방 늑골 관찰 용이
4. RPO : 우측 후방 늑골 관찰 용이

환자자세, 촬영방법 및 팁

Rib Oblique (RAO, LAO)

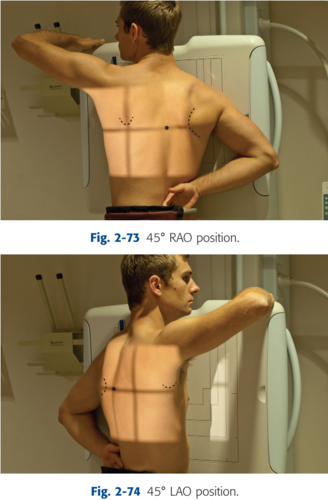

RAO, LAO 포지션

• 서서 촬영한다
• MSP(정중시상면)과 카세트의 각도가 45도가 되도록 몸을 회전시킨다.
• 턱을 올려 위 늑골과 하악골의 겹침을 방지한다.
• 검사측 팔을 들어올린다
• 디텍터 크기보다 환자 체격이 더 클 경우 디텍터를 조절하여 관심영역을 맞춘다.

중심점(CR), 거리(distance)

• 카세트 중앙에 수직입사
• 100cm

노출조건

• 75kvP / 32mAs
• Grid(+)
• 위 늑골 : Full inspiration(완전 흡기) 후 촬영
• 아래 늑골 : Full expiration(완전 호기)  후 촬영 -> 횡경막이 올라가고 복부 두께를 줄여 영상의 질을 높일 수 있다.

영상평가

• 움직임을 최소화하여야 한다. (영상의 번짐 방지)
• 단추, 목걸이 등 이물질에 유의한다
• 조사야 조절을 통해 관심영역을 포함시킨다.

이미지 및 촬영법 영상

Rib image
