일반촬영 x-ray 엑스레이 어깨(shoulder series) - shoulder Lateral oblique (Scapula Y view) 촬영방법

안녕하세요, 오늘은 어깨(shoulder) 촬영방법 중 하나인 shoulder Lateral oblique(Scapula Y view) 촬영법에 대해서 설명하겠습니다. 견갑골이 알파벳Y자로 보여 Y view라는 이름이 지어졌습니다. 이 촬영법은 어깨 dislocation(탈구)가 의심되는 환자 평가에 유용합니다.

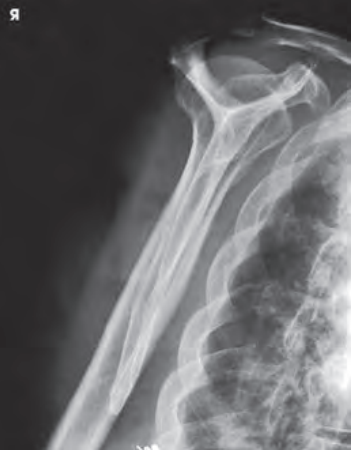

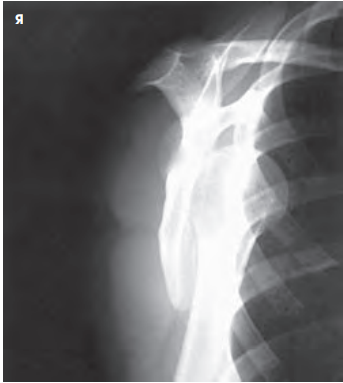

정상 scapular Y view 이미지와 탈구된 상완골

언제 촬영하나?

1. 견관절(shoulder) 탈구(dislocation) 의심시

환자자세, 촬영방법 및 팁

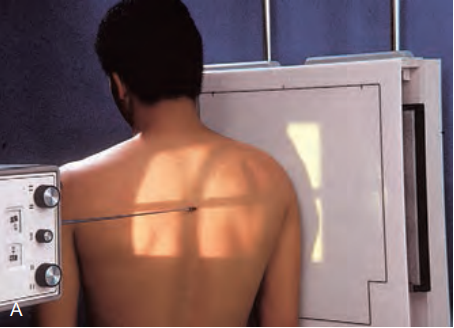

환자 자세

• 눕거나 서서 촬영한다. 선 자세가 용이하다.
• 검사측 어깨 앞쪽을 디텍터에 붙인다.
• 환자의 midcoronal plane(관상면)과 디텍터가 이루는 각도가 45~60도를 이루도록 회전시킨다.

중심점(CR), 거리(distance)

• scapulohumeral joint(견갑상완관절)에 수직입사
• 100cm

노출조건

• 75kvP / 40mAs
• Grid(+)
• 호흡 정지

영상평가

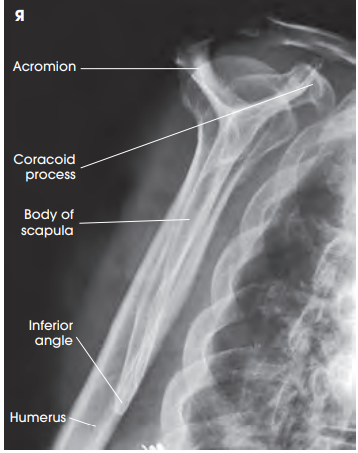

부위 명칭

• body of scapula와 rib이 겹쳐지지 않게 한다.
• Coracoid process(오훼돌기)가 포함되어야 한다.
• 견갑골은 Y자 형상을 하여야 한다.
• 전방탈구의 경우 상완골두가 coracoid process아래에 위치한다
• 후방탈구의 경우 상완골두가 acromioclavicular process 아래에 위치한다

이미지 및 촬영법 영상

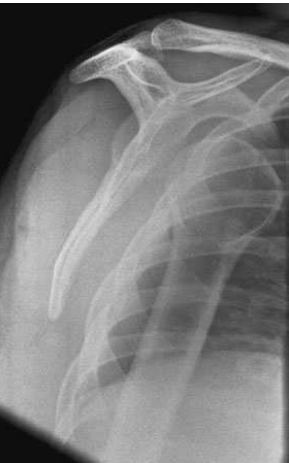

탈구된 어깨

촬영법 보러가기
