일반촬영 x-ray 엑스레이 어깨(shoulder series) - shoulder Tangential projection (Supraspinatus OUTLET) 촬영방법

안녕하세요, 오늘은 어깨(shoulder) 촬영방법 중 하나인 shoulder Tangential(supraspinatus outlet) 촬영법에 대해서 설명하겠습니다. 이 촬영법은 impingement syndrome(어깨충돌증후군)이 의심되는 경우 촬영합니다. 일반적인 촬영에 비해 arcomion process(견봉돌기)를 더 자세히 관찰 가능합니다.

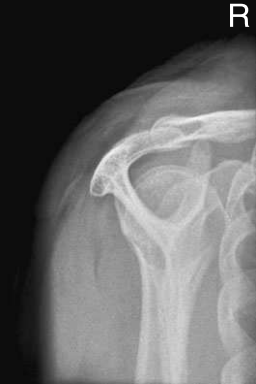

정상 이미지

촬영방법

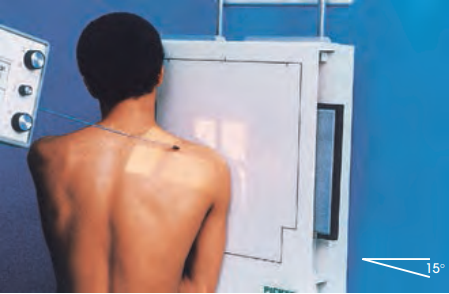

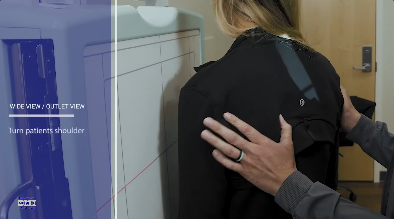

환자 자세

• 앉거나 서서 촬영한다. 선 자세가 더 용이하다.
• 검사측 어깨를 디텍터에 붙인다.
• 견갑골의 평평한 면과 디텍터를 수직으로 위치하도록 환자를 조정한다.
• 이 각도는 환자마다 상이하다. 평균 45~60도로 다양하다.
• 호흡 정지

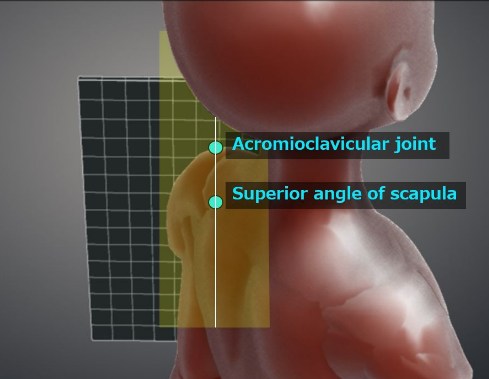

• 팁 : 조사야의 세로축을 AC joint와 superior angle of scapular 를 일치시키면 잘 나올 가능성이 높다.

팁

중심점(CR)

• 10~15도 caudad(발쪽)
• 상완골 머리부분

영상평가

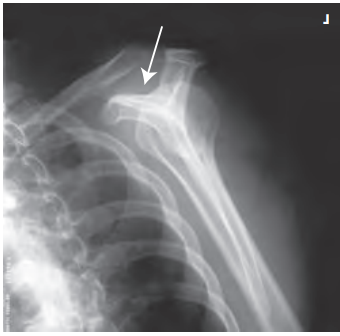

정상 이미지

• arcromion(견봉)의 전체적인 모습이 잘 보여야 한다.
• scauplar(견갑골)은 Y자 모양이 나와야 한다.
• supraspinauts(극상근)이 차지하는 공간이 잘 나와야 한다.
• AC joint(견쇄관절), scapular가 잘 보여야 한다.

이미지 및 영상

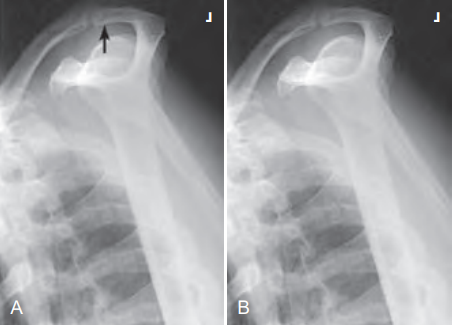

A : subacromion spur에 의한 충돌증후군 B : 쇄골 후외측 spur를 수술로 제거 후

촬영법 보기

기타 다른 촬영들

shoulder AP(Neutral, internal, external)

https://bj-library.tistory.com/44

일반촬영 x-ray 엑스레이 어깨(shoulder series) - shoulder AP 촬영방법

shoulder True AP(GRASHEY METHOD)

https://bj-library.tistory.com/45

일반촬영 x-ray 엑스레이 어깨(shoulder series) - shoulder true AP (GRASHEY METHOD) 촬영방법

Shoulder Lateral oblique(scapular Y view)

https://bj-library.tistory.com/46

일반촬영 x-ray 엑스레이 어깨(shoulder series) - shoulder Lateral oblique (Scapula Y view) 촬영방법

Shoulder superiorinferior axial

https://bj-library.tistory.com/48

일반촬영 x-ray 엑스레이 어깨(shoulder series) - shoulder superiorinferior axial 촬영방법
