일반촬영 x-ray 엑스레이 어깨(shoulder series) - shoulder true AP (GRASHEY METHOD) 촬영방법

안녕하세요, 오늘은 어깨(shoulder) 촬영방법 중 하나인 shoulder true AP(GRASHEY METHOD) 촬영법에 대해서 설명하겠습니다. 견관절의 병리학적 상태 혹은 외상에 의한 골절, 탈구나 손상을 전체적으로 확인하는데 유용한 검사입니다. 특히 Glenoid cavity(접시오목, 관절와강) 관찰에 용이합니다. 그럼 이미지를 보면서 설명 시작하겠습니다.

shouder true AP(GRASHEY METHOD)

언제 촬영하나?

1. 견관절(shoulder) 탈구(dislocation), 방카르트 병변(bankart lesion)
2. 관절와순(glenoid labrum) 골절(fracture)

환자자세, 촬영방법 및 팁

자세

Shoulder true AP(GRASHEY METHOD)

• 눕거나 서서 촬영한다. 선 자세가 더 용이하다.

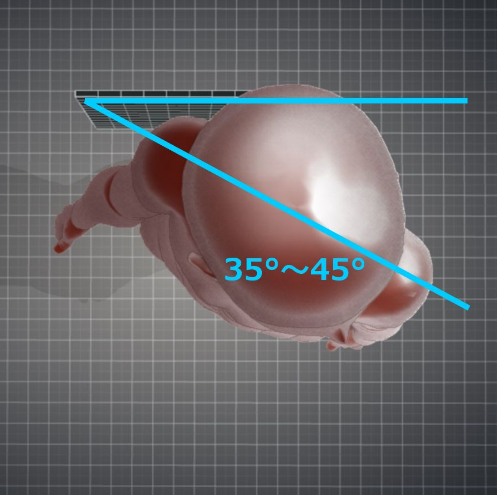

• 몸을 검사측으로 34~45도 회전시킨다.
• 견갑골과 디텍터가 평행하도록 회전정도를 조절한다.
• 상완골두는 디텍터와 접촉되어야 한다.

중심점(CR), 거리(distance)

• 견갑상완관절에 수직입사
• 100cm

노출조건

• 70kvP / 20mAs
• Grid(+)
• 호흡 정지

영상평가

Shoulder TRUE AP (GRASHEY METHOD)

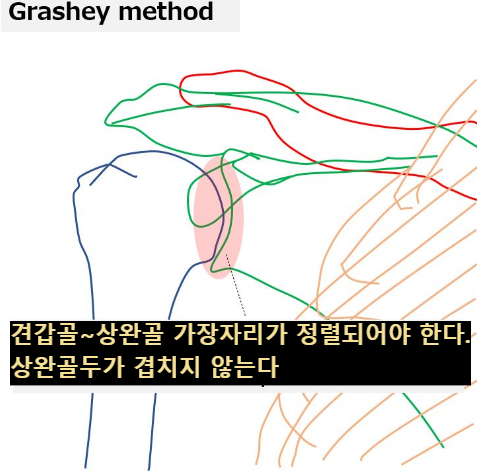

주의사항

• Humeral head(상완골두)와 Glenoid cavity(관절와강) 사이의 공간이 잘 보여야 한다.
• 관절의 연부조직과 glenoid cavity, humeral head의 세부 정보가 보여야 한다.

이미지 및 촬영법 영상

실제 이미지

촬영법 보러가기
