일반촬영 x-ray 엑스레이 목사진 (C-spine Series) AP, Lat, Oblique, odontoid, dens, openmouth view

C-spine AP Lat Obl

언제 촬영하나?

1. 외상, 부상
2. 목 통증
3. 손저림 등 신경학적 증상
4. 퇴행성 질환

* 사고나 외상으로 인한 골절 의심시 Flx, Ext 촬영은 금한다.

*  dens(경추 2번 구조물) 이상을 관찰하기 위해 open mouth법을 사용한다.

촬영방법 및 팁

C-spine AP

c-spine ap 촬영법

• 바로 서서 턱을 치켜 올린다.  (하악 구조물과 경추 겹침을 최소화)
• 중심선은 C4(Adam's apple) 을 향해 머리쪽 15' 입사

C-spine ap (open mouth view)

openmouth view

• C-1, C-2가 주 관촬대상일 경우 오픈마우스법 시행
• 촬영시 환자 입을 벌리게 한 후, 윗 앞니와 외이도(meatal)를 잇는 선이 디텍터와 수직이 되게 머리를 조절하면 좋은 영상을 얻을 수 있다.
• 환자에게 아~ 하는 소리를 내게 하면 혀가 내려가 dens와의 겹침을 방지 할 수 있다.

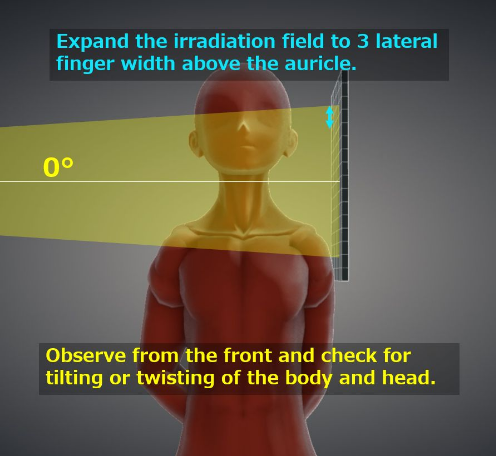

C-spine Lat

cervical spine lateral

• 턱을 약간 내민다. (하악과 경추의 겹침을 방지)

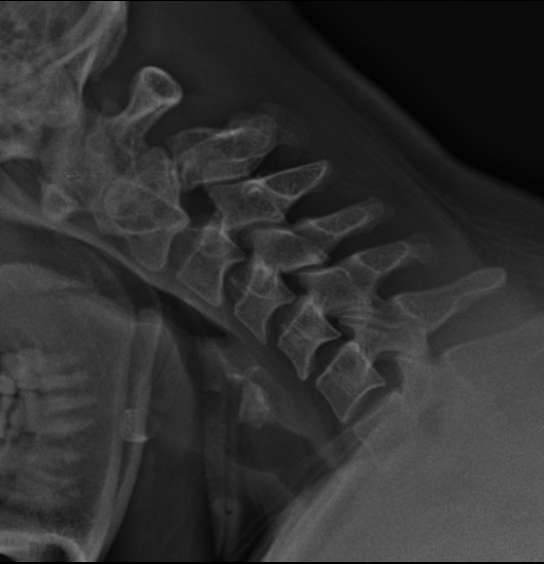

C-spine Lat Flx, Ext

Flexion, extension

• Flx을 지시하면 환자들 다수가 등을 말아버리는데 이를 주의한다.
• 등은 펴고 턱을 목으로 붙인다는 느낌.
• Ext 역시 턱을 하늘로 치켜 올린다는 느낌.

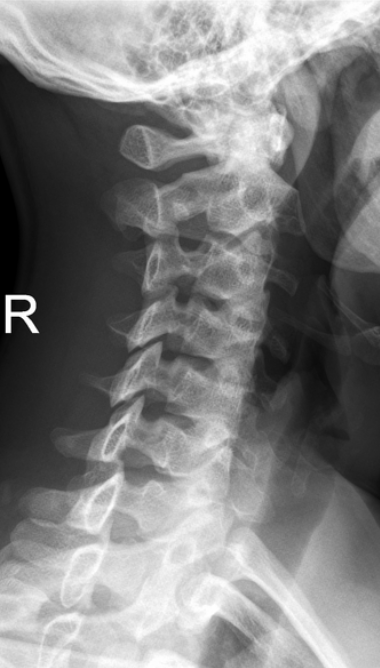

C-spine Oblique

c-spine oblique

• 고개를 들어 턱을 약간 내민다. (하악과 경추의 겹침 방지)
• 검사하려는 반대편 어깨를 디텍터에 붙인다 (오른쪽 추간공을 보려거든 왼쪽 어깨를 디텍터에 붙인다)

이미지

퇴행성 변화(척추증)

degenerative spondylosis

• 경추 5-6번 사이 경미하게 좁아진 디스크
• 경추 6-7번 사이 좁아진 디스크와, 갈고리처럼 변형된 골극(spur)

척추분리증

Cervical spondylolysis

• c-2 뒤쪽 좁은 관절부 결손, 분리

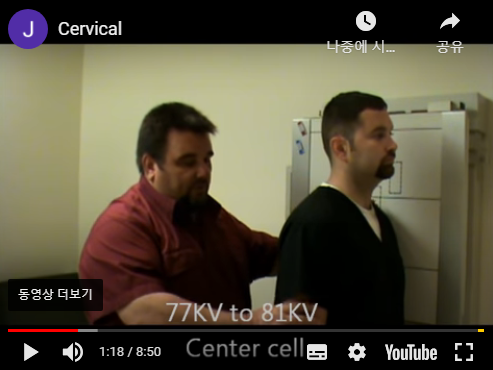

자세한 촬영방법 영상 보기
