촬영목적
- 초기 퇴행성 변화 관찰
- 무릎 관절염 의심시
촬영방법

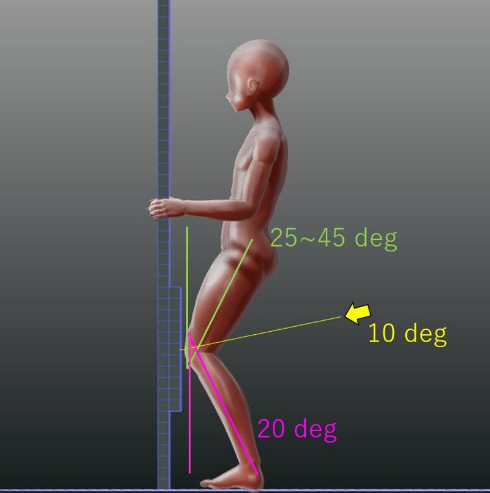

환자 자세
- 서서 촬영한다.
- 디텍터에 무릎을 붙인 후 대퇴부를 25~45도 정도 구부리고 아래 다리 역시 20도 정도 구부린다.
- 손잡이가 있으면 자세유지에 도움이 된다.
- 슬개골을 안쪽으로 움직이기 위해 다리를 안으로 회전시킨다.
CR, 거리
- CR - 무릎관절을 향해 발쪽으로 10도 입사.
- 거리 - 100cm
노출조건
- 58Kv/8mAs
- non grid
영상평가
- 과간와(intercondyloid fossa)가 잘 관찰되어야 한다.
- 양측 관절강(joint space)가 잘 보여야 한다.
기타 촬영 팁
- 쉽게 촬영하기 위해선...
- 처음부터 pelvis ap 촬영처럼 발 끝을 모으게 하는것도 좋은 방법이다.
- 다리를 디텍터쪽에 붙여보세요~
- 반발자국 뒤로가보시겠어요~
- 이후 그대로 무릎을 굽혀서 앞에 판에 붙여보세요~
- 여기서 촬영자의 판단으로 환자 엉덩이를 올리거나 내리게 해서 대퇴부의 각도를 조절한다.

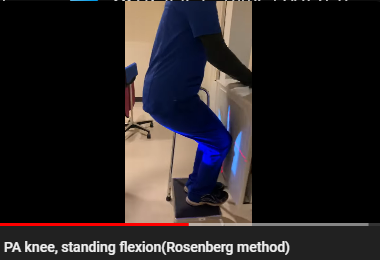

촬영방법 보기
이미지

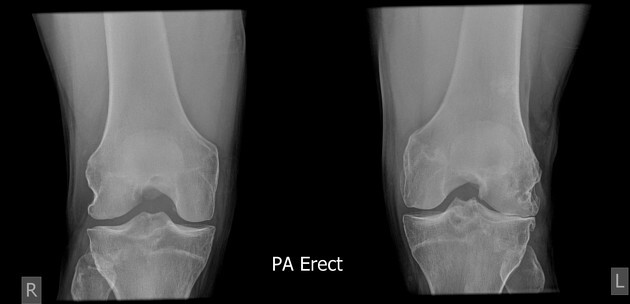

골관절염 (osteoarthritis)
- 좌측 관절이 우측에 비해 더 좁다.
