목차
촬영목적
- 대퇴골(femur) 원위부와 경골(tibia) 및 비골(fibula) 의 퇴행 및 골절 관찰
촬영방법
환자 자세
- 눕거나 서서 촬영한다. 의사의 선호나 지시를 따르자.
- 다리는 펴서
- 슬개골이 대퇴골 중앙에 오게 다리를 돌린다.
CR, 거리
- CR - 슬개골 아래쪽으로 1~2cm 정도 수직입사
- 거리 - 100cm
노출조건
- 55Kv/5mAs
- non grid
영상평가
- 무릎관절이 잘 열려 보여야 한다.
- 슬개골이 대퇴골 가운데에 겹쳐 보여야 한다.
기타 촬영 팁

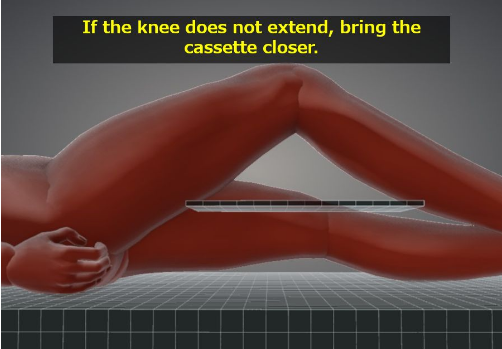

- 무릎이 완전히 펴지지 않는 환자의 경우엔 위 사진과 같이 굽힌채 시행한다.

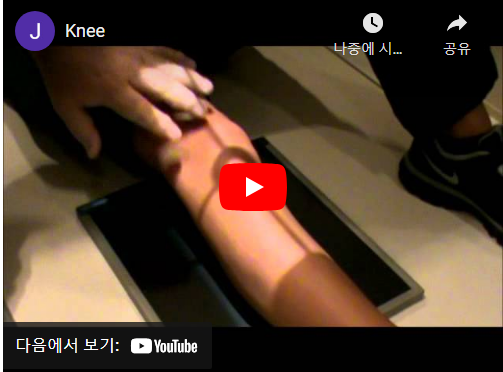

촬영방법 보기
이미지
퇴행(degeneration)
- 닫혀진 무릎관절 (Knee joint space)
- 양측으로 발생된 골극(spur)
인공관절
